Luchtbeeld bij de dienst Volumeberekeningen en grondverzet
RECALT000MDIENST 03/06

Dienst 03 · Volumeberekeningen

Volumes van depots en grondwerk, per meetmoment

We meten depots, ontgravingen en aanvullingen in vanuit de lucht en rekenen de volumes uit tegen een vastgelegd referentievlak. Herhaal je de meting, dan zie je per depot, vak of fase wat er veranderd is.

Vraag een volumemeting aanBel 085 333 2616

Voorbeelden · 06

  • 01Depots van zand, grond en grind
  • 02Ontgravings- en aanvulvolumes
  • 03Cut-and-fill
  • 04Vergelijking met ontwerppeil of nulmeting
  • 05Periodieke metingen
  • 06Verschilkaarten

01 — Uitleg · Volumeberekeningen · 52.2290°N 6.8900°E

Wat is het?

Een volume is altijd het verschil tussen twee vlakken: het ingemeten terrein en een referentievlak. Dat referentievlak kan een vlak langs de voet van een depot zijn, een eerdere meting (de nulmeting) of het ontwerppeil.

We leggen per opdracht vast welk referentievlak we gebruiken en hoe we de depots of vakken begrenzen. Zo zijn metingen onderling te vergelijken en kun je de uitkomst narekenen.

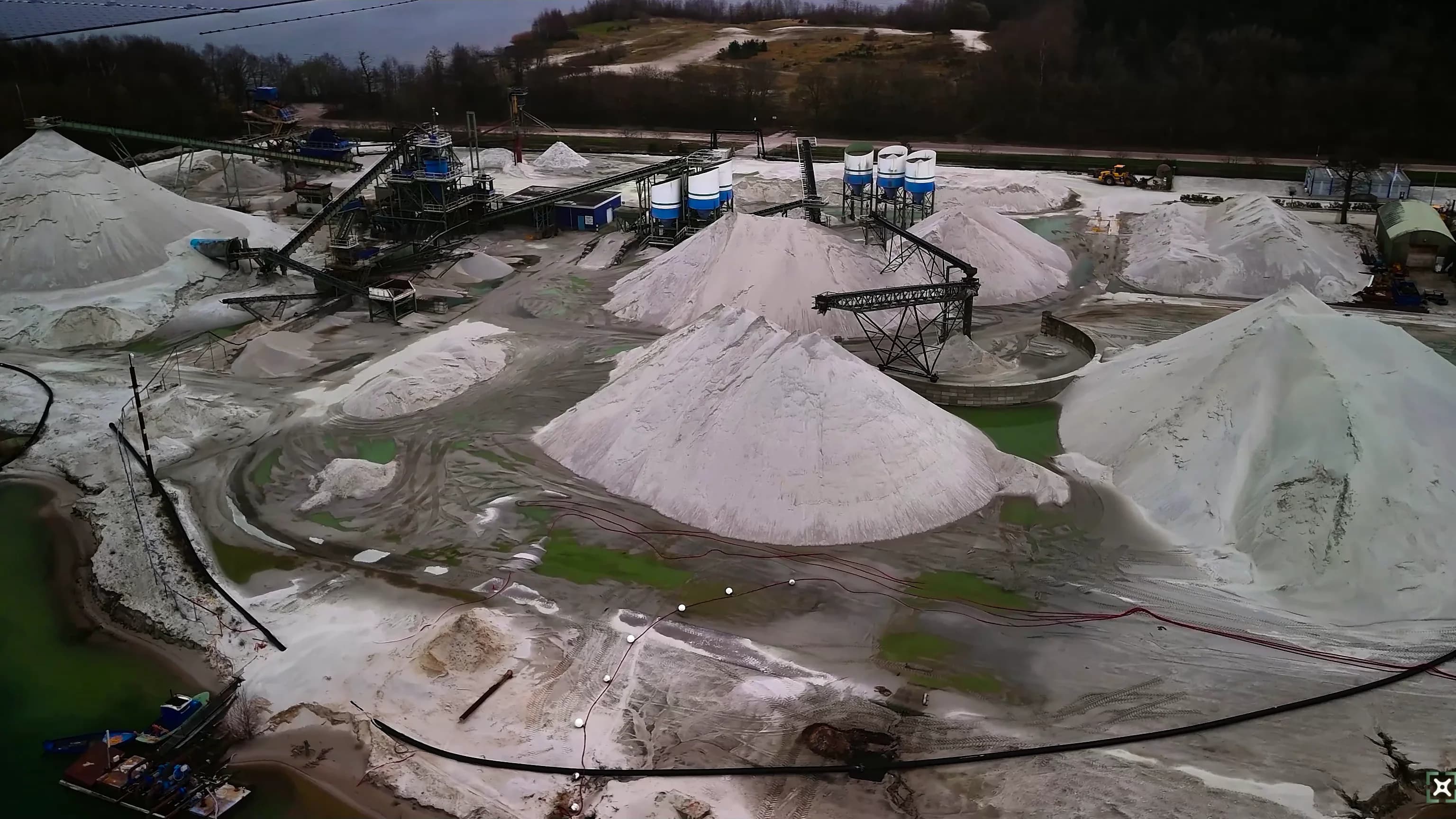

Zanddepots en een zeefinstallatie bij een zandwinning, vanuit de lucht ingemeten

02 — Inzet · 52.2290°N 6.8900°E

Wanneer heb je het nodig?

  • Je wilt weten hoeveel materiaal er in je depots ligt
  • Je moet ontgravings- of aanvulvolumes verantwoorden
  • Je vergelijkt de uitvoering met het ontwerppeil of een nulmeting
  • Je wilt periodiek de voorraad of de voortgang vastleggen

03 — Uitvoering · 52.2290°N 6.8900°E

Wat doen we?

  1. OP01Afspreken welk referentievlak, welke depots of vakken en welke meetmomenten
  2. OP02Inwinning met georeferentie, zodat opeenvolgende metingen op elkaar aansluiten
  3. OP03Terreinmodel berekenen en volumes bepalen per depot, vak of fase
  4. OP04Verschilkaarten maken tussen meetmomenten of ten opzichte van het ontwerp
  5. OP05Volumestaat en rapportage opstellen

04 — Volume · 52.2658°N 6.7931°E

Van meting naar volumestaat

KaartVerschil t.o.v. referentieBouwkavel · Hengelo

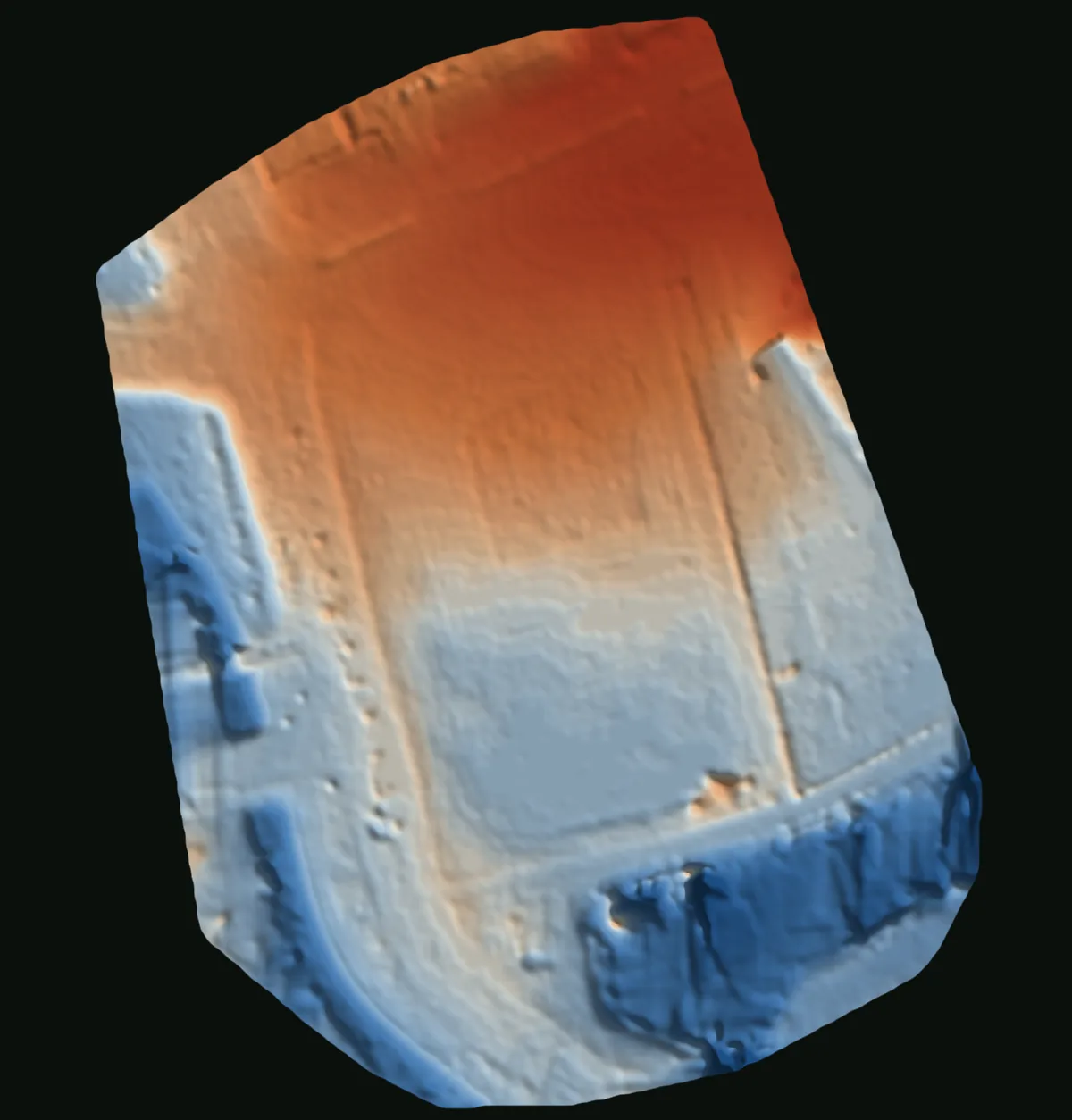

Verschilkaart van een bouwkavel in Hengelo: warm gekleurd waar het terrein boven het referentieniveau ligt (ontgraven), blauw waar het eronder ligt (ophogen).

Legenda · relatief

Ontgraven
Terrein ligt hoger dan het referentieniveau: hier gaat grond af.
Ophogen
Terrein ligt lager dan het referentieniveau: hier komt grond bij.

Referentie hier: een vlak op de middelste hoogte van de kavel. In een echt project is dat je ontwerppeil of een eerdere meting.

Opbouw van een volumerapport

Rapport
  1. 01

    Volumestaat

    Het volume per depot, vak of fase, en bij een herhaalde meting het verschil met de vorige.

  2. 02

    Referentievlak en methode

    Welk vlak onder het volume ligt en hoe de depots of vakken zijn begrensd, zodat je de uitkomst kunt narekenen.

  3. 03

    Meetdatum en inwinning

    Wanneer en met welke opzet er is gevlogen, zodat een volgende meting op dezelfde manier kan.

  4. 04

    Kaartmateriaal en verschilkaart

    De begrenzing van elk depot of vak op de kaart, en waar is afgegraven of opgehoogd.

  5. 05

    Nauwkeurigheid en controlemetingen

    Hoe de onzekerheid van het volume is onderbouwd, met de uitkomsten van controlemetingen als die zijn gedaan.

Doorsnede

ProfielA–B · kavel HengeloRelatieve hoogte

↑ Hoogte (relatief)

Afstand langs de lijn →

  • Ontgraven · boven het referentieniveau
  • Ophogen · onder het referentieniveau
  • Referentieniveau (bijv. ontwerppeil)

In beeld

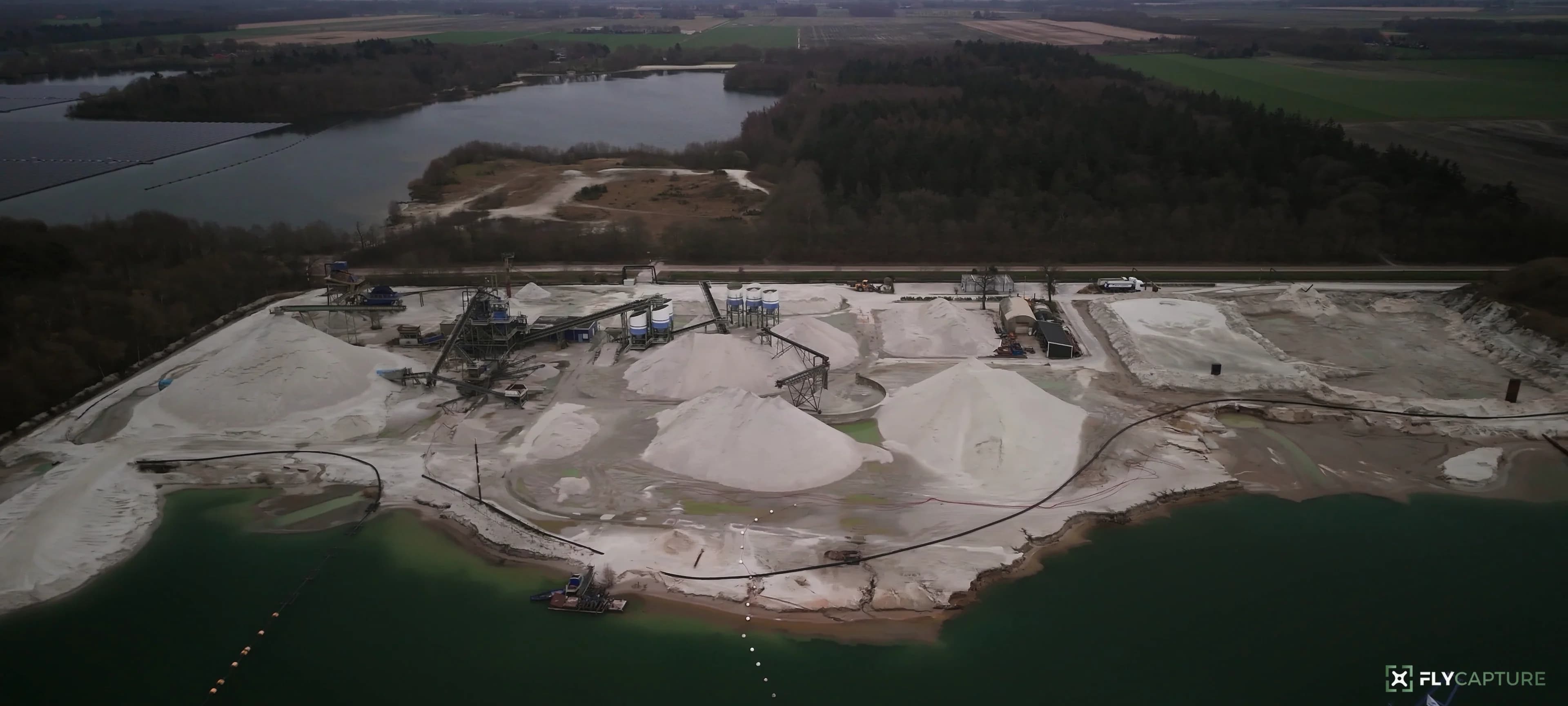

Overzicht van een zandwinning met depots aan het water
Overzicht van een zandwinning met depots aan het water

05 — Levering · 52.2290°N 6.8900°E

Wat je ontvangt

ITEMS 05
OUT01

Volumestaat per depot, vak of fase

OUT02

Kaartmateriaal met de begrenzing van elk depot of vak

OUT03

Verschilkaart (cut-and-fill)

OUT04

Het gebruikte referentievlak en de meetdatum

OUT05

Rapportage met methode en nauwkeurigheid

Levering o.a.

  • Volumestaat
  • Kaartmateriaal
  • Referentievlak
  • Meetdatum
  • Rapportage

06 — Werkwijze · 52.2290°N 6.8900°E

Hoe verloopt de opdracht?

WAYPOINTS 05Meer over onze werkwijze
  1. WP01

    Inventarisatie

    depots of vakken, referentievlak en meetmomenten

  2. WP02

    Inwinning

    vlucht met georeferentie, bij herhaling met dezelfde opzet

  3. WP03

    Verwerking

    terreinmodel en volumes per depot, vak of fase

  4. WP04

    Controle

    begrenzing, referentievlak en eventuele controlemetingen

  5. WP05

    Oplevering

    volumestaat, verschilkaart en rapportage

07 — Grenzen · 52.2290°N 6.8900°E

Goed om te weten

Wat fotogrammetrie wel en niet kan
  • NB01De uitkomst hangt sterk af van het referentievlak. Daarom spreken we dat vooraf af en staat het in de rapportage.
  • NB02Begroeiing, plassen of materieel op een depot beïnvloeden het gemeten oppervlak. Dat geven we aan in de rapportage.
  • NB03Elk volume heeft een onzekerheid. Die hangt af van grondresolutie, beeldkwaliteit, vluchtgeometrie en georeferentie, en we rapporteren per opdracht hoe hij is onderbouwd.

08 — Praktijk · scenario · 52.2290°N 6.8900°E

Praktijk­voorbeeld

Zo verloopt een opdracht als deze, als voorbeeld.

Voorbeeldscenario

Maandelijkse voorraadmeting van zanddepots

Een zandbedrijf wil elke maand weten hoeveel zand er op het terrein ligt. Bij de eerste vlucht leggen we de begrenzing van elk depot en het referentievlak vast.

Elke volgende vlucht gebruikt dezelfde opzet. De volumestaat toont per depot het volume en het verschil met de vorige meting, en de verschilkaart laat zien waar is afgegraven of opgeslagen.

Offerte · reactie binnen 24 uur

Vertel om welke depots of welk werk het gaat en hoe vaak je wilt meten. Je krijgt binnen 24 uur een vrijblijvende offerte.
