Dienst 05 · CAD- en GIS-dataverwerking
We zetten puntenwolken, terreinmodellen en orthofoto's om naar topografische tekeningen, hoogtelijnen, profielen en GIS-lagen, in het coördinatenstelsel en het formaat dat jij gebruikt.
Voorbeelden · 05
01 — Uitleg · CAD- en GIS-dataverwerking · 52.2290°N 6.8900°E
Een puntenwolk of orthofoto is ruwe meetdata. Voor een ontwerp of voor beheer heb je meestal iets anders nodig: een tekening met lijnen en punten, een terreinoppervlak in LandXML of lagen in je GIS.
Wij verwerken de data tot die bestanden, georefereren en combineren ze met andere bronnen en leveren ze in het coördinatenstelsel en het formaat dat je met ons afspreekt.
02 — Inzet · 52.2290°N 6.8900°E
03 — Uitvoering · 52.2290°N 6.8900°E
04 — Data · 52.2290°N 6.8900°E

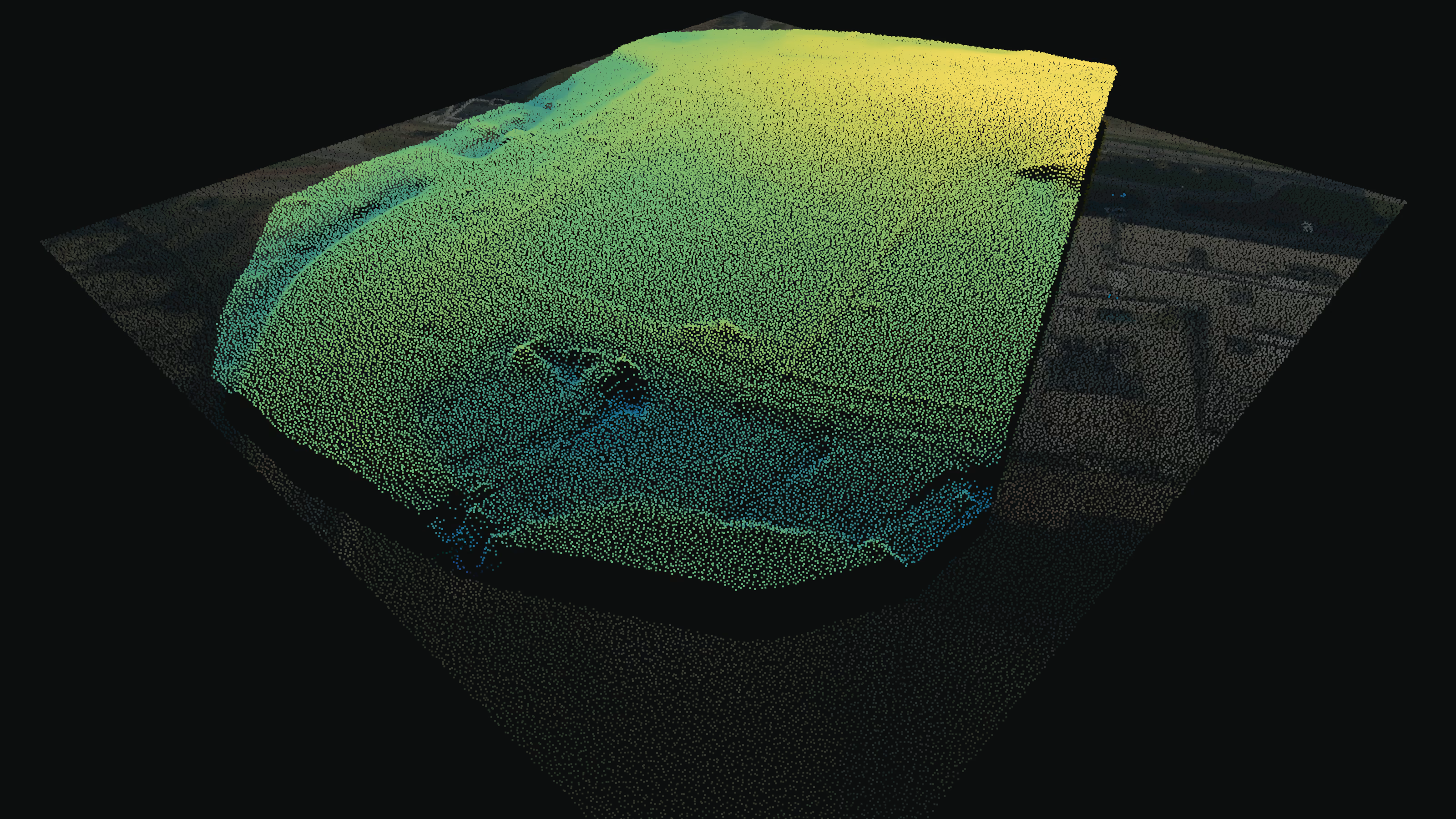

De ruwe 3D-meting: losse punten met positie en kleur, berekend uit overlappende luchtfoto's.

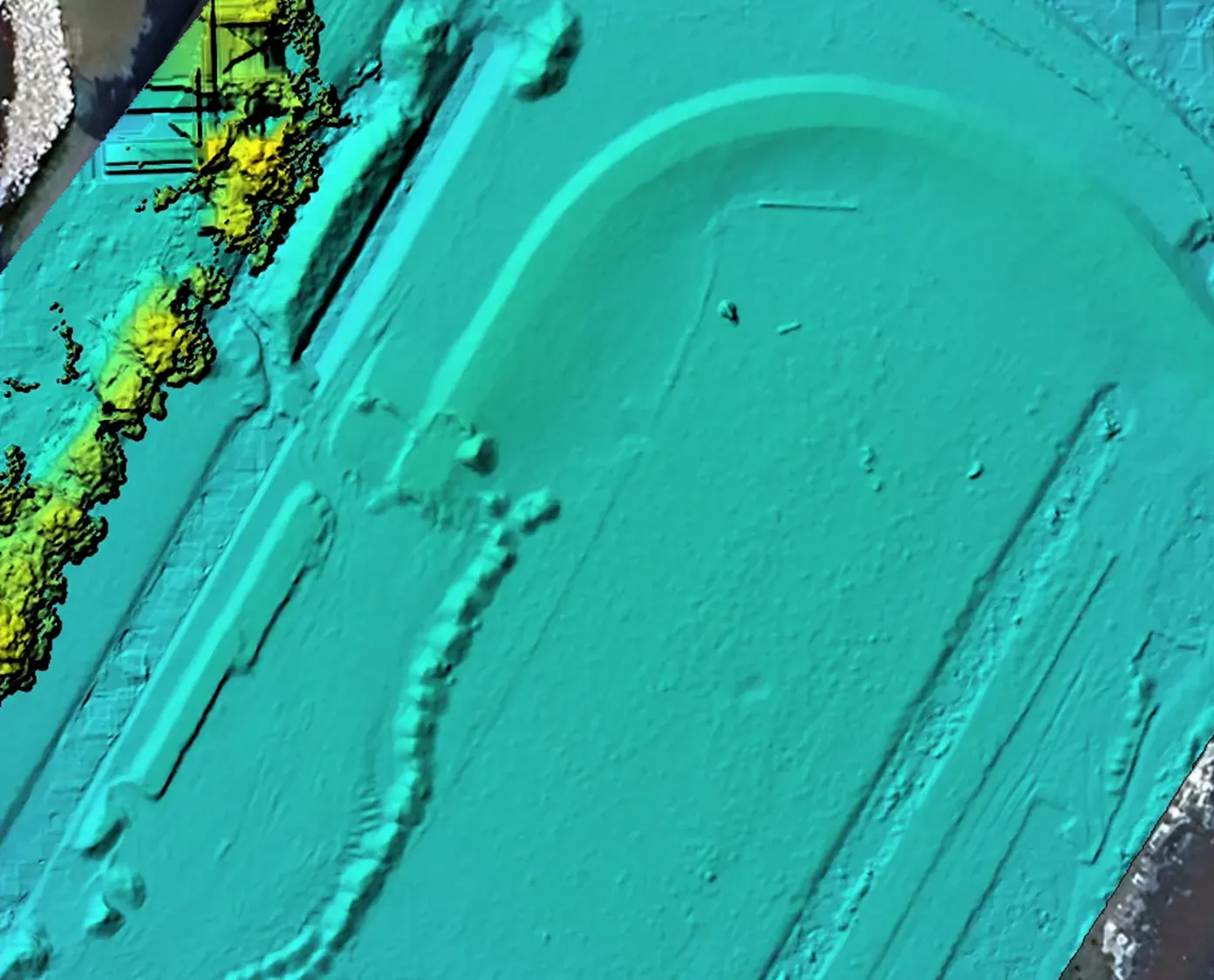

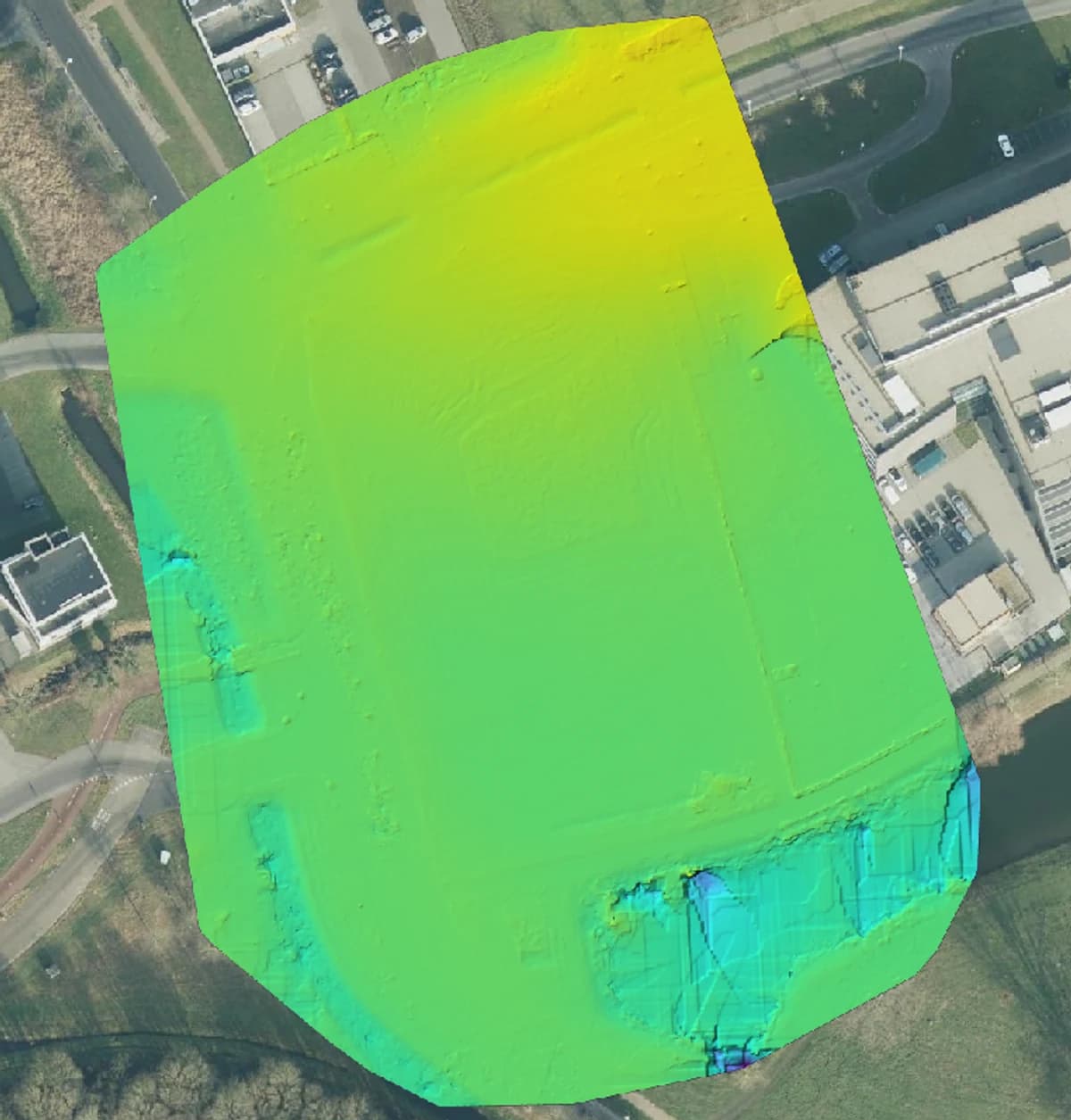

Het maaiveld als raster met één hoogte per cel, klaar voor GIS en berekeningen.
Lijnen van gelijke hoogte, als onderlegger voor tekening en ontwerp in je eigen CAD-pakket.
Leverformaten · in het formaat van je software
| Formaat | Wat het is | Waar je het opent | Waar je het voor gebruikt |
|---|---|---|---|
| LAS/LAZ | Puntenwolk (LAZ is de gecomprimeerde versie) | GIS-, CAD- en puntenwolksoftware | Terrein en objecten als meetbare punten |
| COPC | Puntenwolk, geschikt om te streamen | QGIS en webviewers | Grote puntenwolken online bekijken |
| RCP | Autodesk ReCap-project | Revit, AutoCAD, Civil 3D | De bestaande situatie in je BIM- of CAD-model |
| PLY | Puntenwolk of mesh | Rhino, Blender en 3D-software | 3D-model van een gebouw of perceel |
| OBJ | Textured mesh | 3D- en CAD-software | 3D-model van een object, met de foto's als textuur |
| Gaussian splat | 3D-weergave uit de foto's, geen meetdata | Splat-viewers en webviewers | Een locatie bekijken; niet om in te meten |
| GeoTIFF | Orthofoto of hoogtemodel (DSM/DTM) als raster | QGIS, ArcGIS, AutoCAD | Ondergrond, hoogtedata en analyses |
| GeoPackage / SHP | Vectorlagen | QGIS, ArcGIS | Begrenzingen en objecten in je GIS |
| DWG/DXF | CAD-tekening | AutoCAD, Civil 3D | Topografie, hoogtelijnen en profielen |
| LandXML | Terreinoppervlak en lijnen | Civil 3D en civiele ontwerpsoftware | Het terreinmodel in je ontwerp |
| XYZ | Punten met coördinaten als tekst | Meet-, CAD- en GIS-software | Punten uitwisselen tussen programma's |
Puntenwolk (LAZ is de gecomprimeerde versie)
GIS-, CAD- en puntenwolksoftware · Terrein en objecten als meetbare punten
Puntenwolk, geschikt om te streamen
QGIS en webviewers · Grote puntenwolken online bekijken
Autodesk ReCap-project
Revit, AutoCAD, Civil 3D · De bestaande situatie in je BIM- of CAD-model
Puntenwolk of mesh
Rhino, Blender en 3D-software · 3D-model van een gebouw of perceel
Textured mesh
3D- en CAD-software · 3D-model van een object, met de foto's als textuur
3D-weergave uit de foto's, geen meetdata
Splat-viewers en webviewers · Een locatie bekijken; niet om in te meten
Orthofoto of hoogtemodel (DSM/DTM) als raster
QGIS, ArcGIS, AutoCAD · Ondergrond, hoogtedata en analyses
Vectorlagen
QGIS, ArcGIS · Begrenzingen en objecten in je GIS
CAD-tekening
AutoCAD, Civil 3D · Topografie, hoogtelijnen en profielen
Terreinoppervlak en lijnen
Civil 3D en civiele ontwerpsoftware · Het terreinmodel in je ontwerp
Punten met coördinaten als tekst
Meet-, CAD- en GIS-software · Punten uitwisselen tussen programma's
In beeld

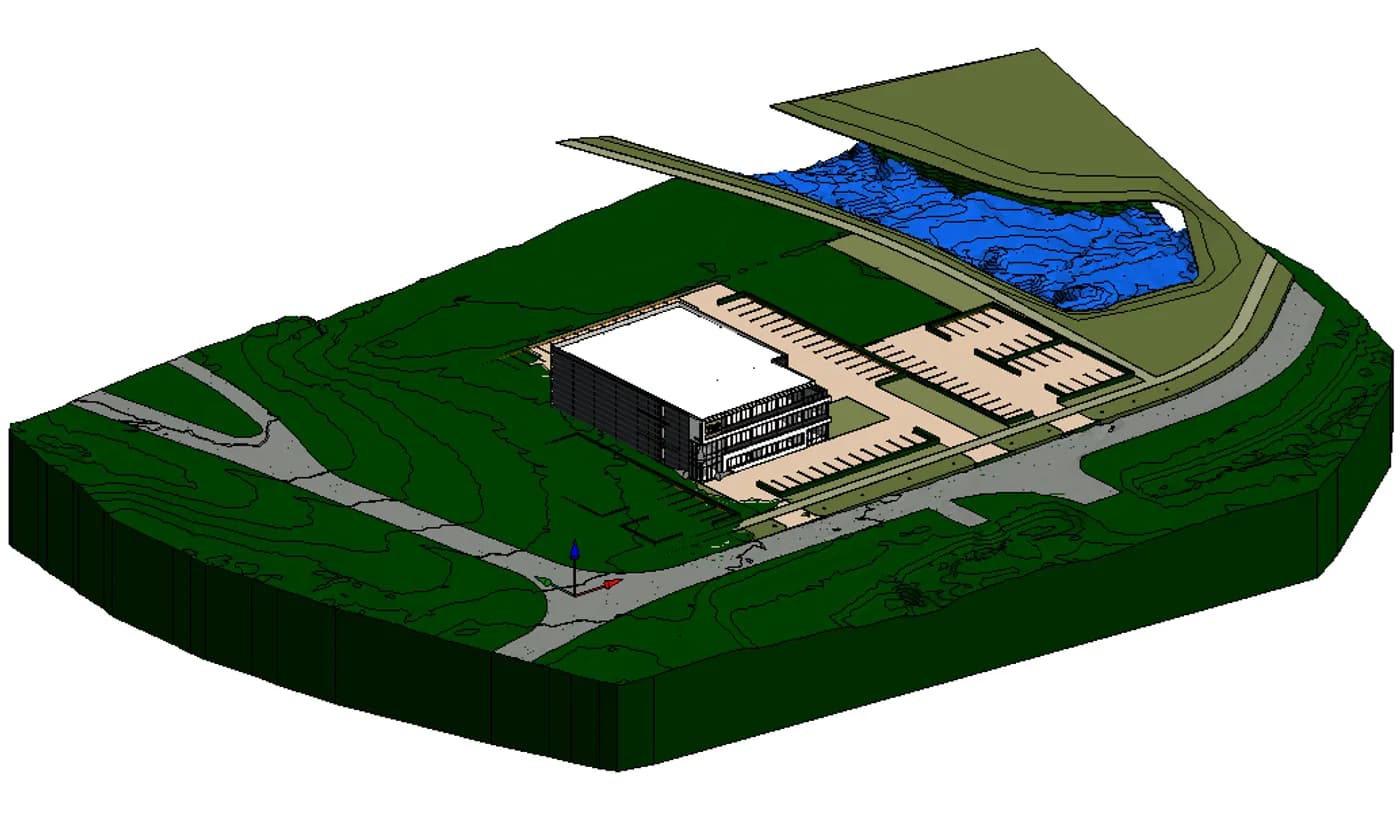

IMG01/02
IMG02/0205 — Levering · 52.2290°N 6.8900°E
Topografische tekening
Hoogtelijnen en terreinoppervlak
Profielen en doorsneden
Gecombineerde, gegeorefereerde datasets
Lagen voor je GIS
Levering o.a.
Weergave, geen meetdata
Software o.a.
06 — Werkwijze · 52.2290°N 6.8900°E
Inventarisatie
software, coördinatenstelsel, detailniveau en formaten
Inwinning
vlucht met de meetopzet die bij het eindproduct past
Verwerking
van puntenwolk en orthofoto naar tekening, oppervlak en lagen
Controle
georeferentie en een testimport in de doelsoftware
Oplevering
bestanden in het afgesproken stelsel en formaat
07 — Grenzen · 52.2290°N 6.8900°E
08 — Praktijk · scenario · 52.2290°N 6.8900°E
Zo verloopt een opdracht als deze, als voorbeeld.
Voorbeeldscenario
Een ingenieursbureau ontwerpt de herinrichting van een terrein en heeft de bestaande situatie nodig in Civil 3D.
Uit de vlucht maken we een terreinoppervlak in LandXML, hoogtelijnen en een topografische tekening in DWG, in het coördinatenstelsel van het ontwerp. Voor de oplevering lezen we de bestanden zelf in om te controleren dat ze goed openen.
