Dienst 01 · 2D-inmetingen en kartering
Je terrein in kaart, gegeorefereerd
We vliegen het terrein in en rekenen de beelden om naar een orthofoto: één doorlopende, geometrisch gecorrigeerde luchtfoto. Daaruit maken we terreinkaarten, hoogtekaarten en oppervlakteberekeningen voor je GIS of CAD.
Voorbeelden · 06
- 01Orthofoto's
- 02Terreinkaarten
- 03Oppervlakteberekeningen
- 04Hoogtekaarten en contourlijnen
- 05Vergelijking tussen meetmomenten
- 06GIS-integratie
01 — Uitleg · 2D-inmetingen en kartering · 52.2290°N 6.8900°E
Wat is het?
Bij een 2D-inmeting vliegen we het terrein in een vast raster in en maken we honderden overlappende foto's. Met fotogrammetrie rekenen we die om naar een orthofoto: een luchtfoto die geometrisch is gecorrigeerd, zodat je er afstanden en oppervlaktes op kunt bepalen.
Uit dezelfde vlucht halen we de hoogte: een hoogtekaart en contourlijnen. Alles wordt gegeorefereerd in het coördinatenstelsel dat je met ons afspreekt.
02 — Inzet · 52.2290°N 6.8900°E
Wanneer heb je het nodig?
- Je hebt een actuele ondergrond nodig voor een ontwerp, vergunning of aanbesteding
- Je wilt oppervlaktes bepalen van een terrein, perceel of werkvak
- Je volgt een terrein door de tijd en wilt meetmomenten vergelijken
- Je wilt een actuele luchtfoto als laag in je GIS
03 — Uitvoering · 52.2290°N 6.8900°E
Wat doen we?
- OP01Vliegplan en beelddekking afstemmen op het gewenste detailniveau
- OP02Georeferentie met RTK/PPK en grondcontrolepunten waar dat nodig is
- OP03Orthofoto en hoogtekaart berekenen
- OP04Oppervlaktes, contourlijnen en verschillen tussen meetmomenten bepalen
- OP05Exporteren naar het afgesproken formaat en coördinatenstelsel
04 — Voorbeeld · 52.2290°N 6.8900°E

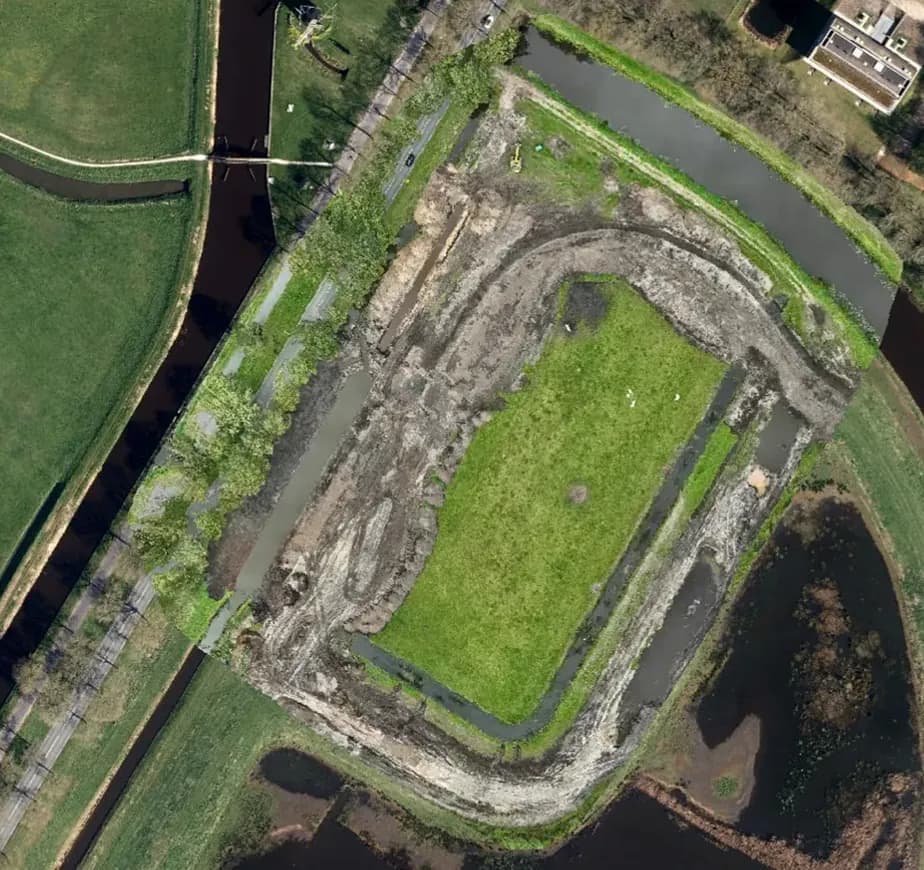

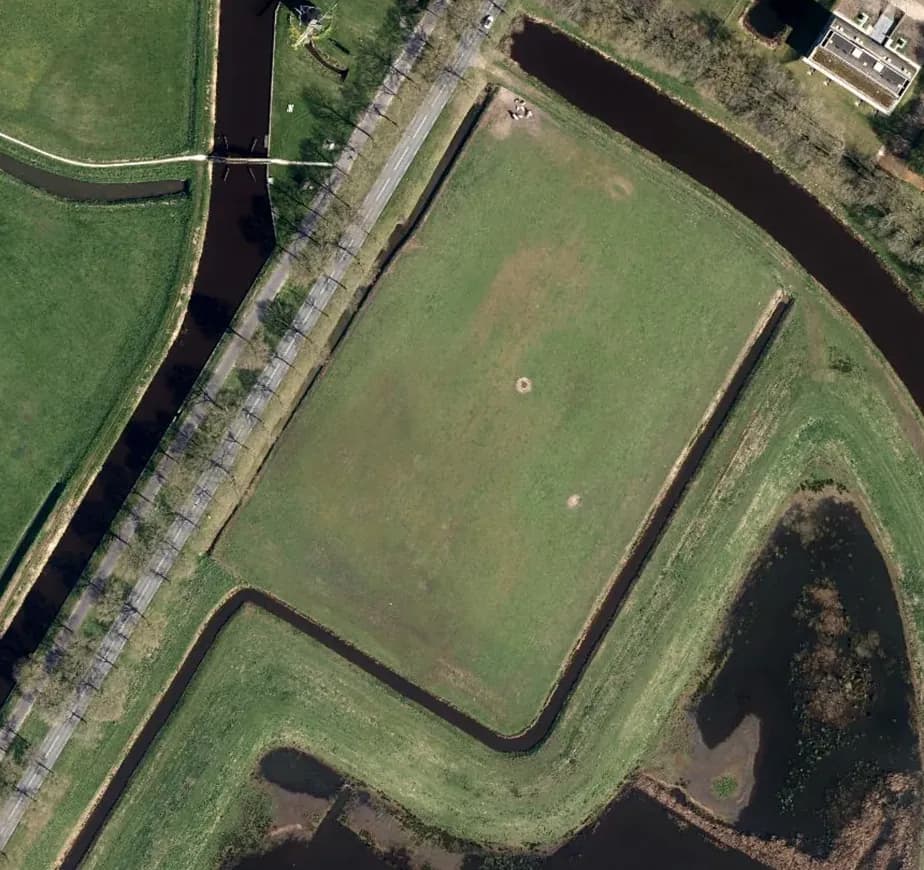

Van luchtfoto naar orthofoto
IMG01/0105 — Levering · 52.2290°N 6.8900°E
Wat je ontvangt
Orthofoto van het hele terrein
Terreinkaart en oppervlakteberekeningen
Hoogtekaart en contourlijnen
Vergelijking tussen meetmomenten
Lagen voor je GIS-project
Levering o.a.
- GeoTIFF
- GeoPackage
- SHP
- DXF
Software o.a.
- QGIS
- ArcGIS
- AutoCAD
06 — Werkwijze · 52.2290°N 6.8900°E
Hoe verloopt de opdracht?
- WP01
Inventarisatie
gebied, detailniveau, gewenste nauwkeurigheid en formaten
- WP02
Inwinning
vlucht in een raster, met georeferentie waar nodig
- WP03
Verwerking
orthofoto, hoogtekaart en contourlijnen
- WP04
Controle
dekking, scherpte en georeferentie
- WP05
Oplevering
kaarten en lagen in je eigen formaat
07 — Grenzen · 52.2290°N 6.8900°E
Goed om te weten
- NB01Onder dichte begroeiing is het maaiveld niet of beperkt zichtbaar. De hoogtekaart toont dan de bovenkant van de vegetatie.
- NB02Water, glas en andere spiegelende oppervlakken geven minder betrouwbare resultaten.
- NB03De nauwkeurigheid hangt af van de grondresolutie, de beeldkwaliteit, de vluchtgeometrie, de camera en de georeferentie. We rapporteren per opdracht wat er onderbouwd gehaald is.
08 — Praktijk · project · 52.2290°N 6.8900°E
Praktijkvoorbeeld
Voor STEKO Vastgoed maakten we een hoogtekaart van een bouwkavel in Hengelo, als basis voor grondwerk en planvorming.
Opgeleverd
- Hoogtekaart (DSM/DTM)
- Terreinmodel
- Data voor GIS, CAD en BIM
